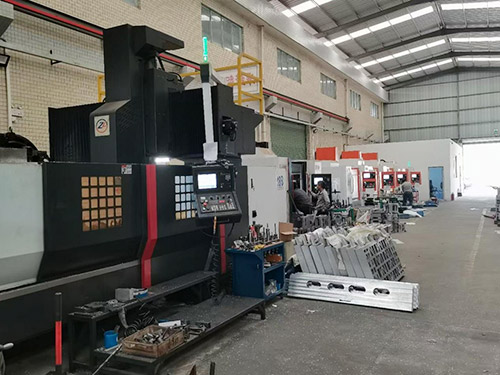

?小型龍門加工中心主要由機械結構系統、主傳動系統、進給系統、數控系統、自動換刀系統、輔助裝置系統組成，以下是詳細介紹：
一、機械結構系統
基礎部件：包括床身、工作臺、立柱等，這些部件構成機床的主體框架，為其他系統提供支撐和安裝基礎。它們通常采用高強度鑄鐵或焊接件制成，經過時效處理以消除內應力，確保機床的剛性和穩定性。
龍門框架：由橫梁和兩個立柱構成，是龍門加工中心的標志性結構。根據設計不同，龍門框架可分為橫梁固定、橫梁靠定位塊鎖定分段升降和橫梁任意升降三種類型，以適應不同工件的加工需求。
二、主傳動系統
動力裝置：通常為電動機，提供機床切削加工所需的動力。
傳動裝置：將電動機的動力傳遞給主軸，常見的傳動方式有同步齒形帶傳動、齒輪箱機構傳動、傳動軸傳動等。對于小型龍門加工中心，可能采用更緊湊、高效的傳動方式，如主電機主軸直聯等。
執行裝置：即主軸，它帶動刀具旋轉進行切削加工。主軸的旋轉精度和定位精度直接影響加工中心的加工精度。
三、進給系統
控制部件：包括伺服電機、伺服驅動裝置等，它們根據數控系統的指令控制刀具或工件的移動。
傳動部件：如導軌、滾珠絲杠副等，它們將伺服電機的旋轉運動轉換為直線運動，實現刀具或工件的精確進給。
執行部件：即工作臺或滑枕等，它們承載工件或刀具，在進給系統的驅動下按預定軌跡移動。
四、數控系統
CNC裝置：是數控系統的核心，它根據輸入的信息進行數據處理、插補運算，獲得要求的運動軌跡信息，然后輸出到執行部件，控制機床完成加工任務。
可編程序控制器（PLC）：負責機床的邏輯控制，如刀具的自動換取、工件的夾緊放松等。
面板操作系統：提供人機交互界面，方便操作人員進行程序輸入、參數設置、機床操作等。
五、自動換刀系統
刀庫：用于存儲刀具，根據加工需求自動選擇并更換刀具。刀庫的基本型式有轉塔型、輪鼓型和鏈長型等，小型龍門加工中心可能采用更緊湊、高效的刀庫設計。
換刀裝置：實現刀具的自動抓取和更換，通常與刀庫配合使用，完成刀具的快速更換。
六、輔助裝置系統
潤滑系統：為機床的導軌、滾珠絲杠副等運動部件提供潤滑，減少摩擦和磨損，延長機床使用壽命。
冷卻系統：通過冷卻液對切削區進行冷卻，降低切削溫度，提高刀具耐用度和加工表面質量。
排屑系統：及時排除切削過程中產生的切屑，保持機床的清潔和正常運行。
防護裝置：如防護罩、防護欄等，保護操作人員免受切屑、冷卻液等飛濺物的傷害，同時防止外界雜物進入機床內部。
